Een 78-jarige man met aanvallen van duizeligheid en hartjagen. Wat ziet u op het elektrogram (EGM)?

Auteur: Cyril Camaro, cardioloog


Figuur 1b – EGM met uitleg markeringen

Antitachycardiepacing (ATP) middels burst ivm ventrikeltachycardie. De therapie is succesvol.

De cijfers die zijn afgebeeld betreffen cycluslengten in milliseconden. U rekent deze om naar slagen per minuut (/min) door 60.000 te delen door de cycluslengte. Bijvoorbeeld: 60.000/300 ms = 200/min

AR = boezem refractair

AS = boezem sensing

Ab = atriale blanking

TF = tachycardie gedetecteerd in FVT zone

TP = anti tachycardie pacing

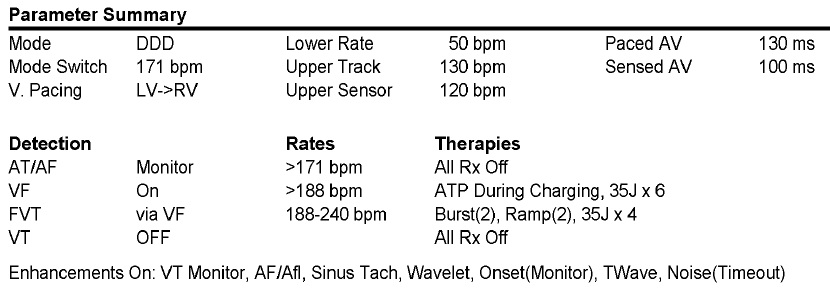

Figuur 2: Instellingen ICD

De ICD is ingesteld om vanaf 188/min therapie te geven. Wanneer de ritmestoornis een kamerfrequentie heeft tussen de 188 en 240/min zal achtereenvolgens antitachycardiepacing (ATP) worden gegeven in de vorm van Burst (2x) en Ramp (2x) en als dit niet resulteert in herstel van ritme zal de ICD overgaan op het geven van een shock (tot max 4x).

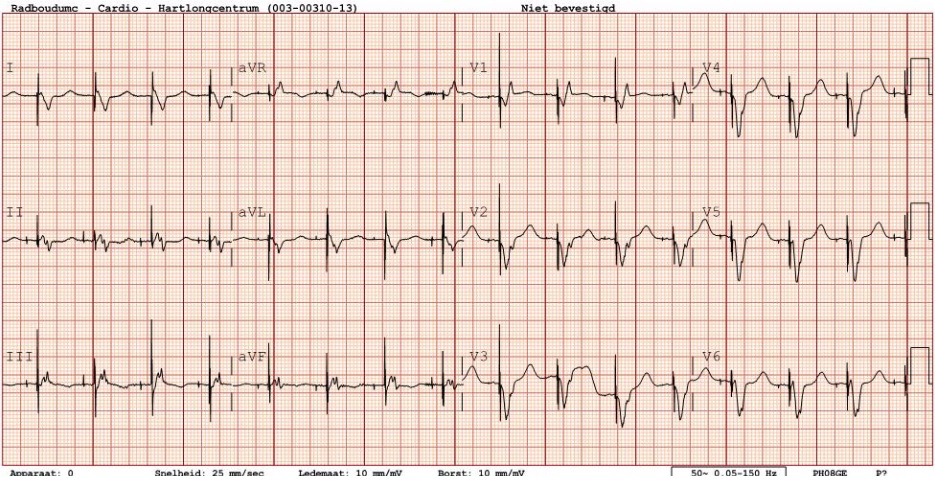

Figuur 3: Elektrocardiogram (ECG) in rust

Elektrocardiogram van de patiënt met een biventriculaire ICD.  U ziet zowel atriale stimulus als biventriculaire pacing (complex in I negatief).
